H61H/Y电站止回阀,H61H-250 ,H61H-320,H61Y-P54100V, H61Y-P57170V
H61H/Y电站止回阀,H61H-250 ,H61H-320,H61Y-P54100V, H61Y-P57170V

H61H/Y电站止回阀,H61H-250 ,H61H-320,H61Y-P54100V, H61Y-P57170V概述:

H61H/Y电站止回阀,H61H-250 ,H61H-320,H61Y-P54100V,H61Y-P57170V

特点及优点 ●产品设计制造按ASME B16.34、E101 和JB/T3595-93标准的规定 ●阀体、阀盖均为模锻件。阀瓣整体淬火,并能在阀体内上下移动,介质 倒流时,借介质压力自动将阀瓣关闭。 ●阀座采用焊接结构,阀瓣、阀座密封面采用堆焊钴基硬质合金(STL),具有耐磨、耐高温,抗擦伤性能好,使用寿命. ●止回阀应垂直安装在水平管道上介质流向从, 下 往上流(正流). ●中部采用自紧式密封结构,压力越高,密封性能越好.

设计与制造标准: ●设计与制造: ASME B16.34、JB/T3595、E101

●压力温度: ANSI B1 6.34、JB/T74 、JB/T3595、E101

●结构长度: ANSI B16.10、E101、GB/T15188.1、JB/T2766

●对焊连接尺寸: ASME B16.25、GB/T12224、E101

●检验与试验:ISO5208、GB/T13927、JB/T3595

 电站止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。也属于止回阀类。



  启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。



  电站止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

电站止回阀的安装应注意以下事顶:

  1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。

  2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

  3、升降式垂直瓣止回阀应安装在垂直管道上。

  4、升降式水平瓣止回阀应安装在水平管道上。

序号 NO.

零件名称 Part Name

碳钢系列 Carbon Steel

合金钢系列 Alloy steel

不锈钢系列 Stainless Steel

ASTM

1

阀体/Body

A216/WCB

A217/WC9

A351/CF8

A351/CF3M

2

阀座/ Seat Ring

A105

A182/304

A182/304

A182/316L

3

阀瓣/Disc

A105

A182/F304

A182/F304

A182/F316L

4

摇杆/Hinge

A216/WCB

A217/WC9

A351/CF8

A351/CF3M

5

自密封川/Pressure Seat

304+夹柔性石墨/软钢

316+夹柔性石墨(或软316)

316L+夹柔性石墨(或软316L)

6

销轴/Hinge Pin

A182F6

A182/F304

A182/F304

A182/F316L

7

阀盖(芯)/Bonnet

A216/WCB

A217/WC9

A351/CF8

A351/CF3M

8

螺柱/Stud

A193/B7

A193/B16

A193/B8

A193/B8M

9

六角螺母/ Nut

A194/2H

A194/7

A194/8

A194/8

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

水、蒸汽、油品、硝酸、醋酸等

适用温度

—29℃~425℃

—29℃~550℃

—29℃~450℃

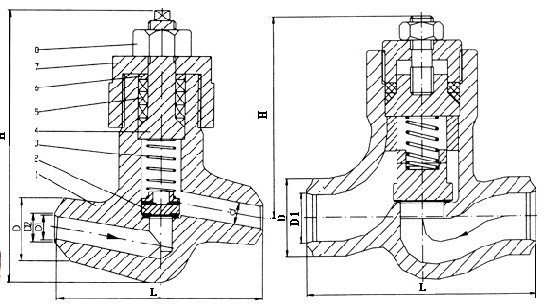

型号

零件名称

阀体

阀瓣

弹簧

阀杆

填料

压板

阀盖

锁紧螺母

H61H-250 H61H-320

A216/WCB

A105

弹簧钢

A182/F6a

304+夹柔性石墨

A216/WCB

A216/WCB

A194/2H

H61Y-P54100V H61Y-P57170V

A217/WC9

A182/F22

弹簧钢

A182/304

304+夹柔性石墨

A217/WC9

A217/WC9

A194/7

公称通径

尺寸(mm)

配管 (mm) 外径×壁厚

重 量 (Kg)

DN (mm)

L

D

D1

D2

d

H

10

125

30

10

13

10

156

16×3

3

15

155

42

14

18

14

170

22×4

8.5

20

155

42

19

23

14

180

28×4

9

25

180

53

19

23

19

200

28×4

10

32

180

53

26

30

26

210

38×6

14

40

215

75

38

43

33

250

60×10

25

50

320

85

48

53

37

300

76×12

28

公称通径

尺寸(mm)

配管 (mm) 外径×壁厚

重 量 (Kg)

DN (mm)

L

D

D1

D2

d

H

65

430

110

67

330

89×11

39

430

110

80

470

130

84

340

108×14

75

470

130

100

560

165

101

370

133×16

148

560

165

125

650

185

124

390

168×22

180

650

185

150

730

220

164

400

195×15

340

730

220

175

900

240

187

428

219×16

400

900

240

200

950

260

200

518

/

603

950

260
