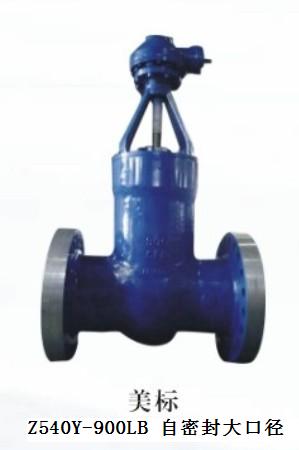

Z40W-900LB高磅级闸阀 900LB美标自密封闸阀 Z540H美标伞齿轮闸阀概述:

闸阀具有流体阻力小,密封面受冲击侵蚀小,不改变流向,不扰流,压降小,启闭力矩小,结构长度短,工艺性能好和适用的压力、温度范围广等特点,启闭件的运动方向与介质流向垂直(不可作节流阀用),是一种最常用的截断阀,用于截断或接通管路中的介质。
产品名称: API电站闸阀
  产品型号 Z40Y

产品通经 21/2”-32”
  产品压力 1500-2000Lb
美标闸阀特点
1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6DAPI600要求。
2
、结构紧凑、体积小、刚性好、密封安全可靠。
3
、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4
、通径大于等于NPS10,压力级150级和通径大于等于NPS6、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。
5
、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6
NPS≤10的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。
材料:DN1550NPS1/2"2"):A105LF2F11F22F5F304F316F304LF316L
              DN50900NPS2"36"):WCBLCBLCCWC6WC9C12C5CF8CF8MCF3CF3M

阀门标准:

设计与制造
结构长度
法兰尺寸
对焊连接尺寸
压力 -温度
试验 -检验
APl 600
ASME B16.10
ASME B16.5
ASTM B16.25
ASME B16.34
APl 598

阀门压力试验:

公称压力 PN(Lb)
强度试验
水密封试验
气密封试验
MPa
Lbf/in2
MPa
Lbf/in2
MDa
Lbf/in2
150
3.1
450
2.2
315
0.50.7
60100
300
7.8
1125
5.6
815
600
15.3
2225
11.2
1630
900
23.1
3350
16.8
2440
1500
38.4
5575
28.1
4080
2500
64.6
9367
47.4
6873

主要零件材料

壳体
ASTM A216 WCB
ASTM A351 CF8
闸板
WCB
CF8
CF8M
Monel
阀杆
F6a
F304
F316
Monel
F304
闸板密封面
13Cr 13Cr STL
304 STL
316 STL
Monel
304 304 STL
阀座密封面
13Cr  STL STL
304 STL
316 STL
Morel
304 STL STL
壳体
ASTM A351 CF3
ASTM A351 CF8M
ASTM A351 CF8
闸板
阀杆
F304L
F316
F316
闸板密封面
304L 304L STL
316 316 STL
316L 316L STL
阀座密封面
304L STL STL
316 STL STL
316L STL STL

 产品外形及结构尺寸:

900
(PN150)
环槽法兰
RTJ
自密封式
2
50
2
368
371
368
51
458
280
-
-
832
590
DZW20A
21/2
65
21/2
419
422
419
62
550
280
-
-
880
590
DZW30A
3
80
3
381
384
381
74
610
300
660
310
910
590
DZW30A
4
100
4
457
460
457
100
702
350
750
310
1020
590
DZW45A
5
125
5
559
562
559
125
850
400
900
310
-
-
DZW60A
6
150
6
610
613
610
150
980
500
1060
460
1060
830
DZW90
8
200
8
737
740
737
201
1100
650
1140
460
1150
830
DZWl20
10
250
10
838
841
838
252
1320
700
1370
460
1320
870
DZWl80
12
300
12
965
968
965
303
1500
900
1560
460
1580
870
DZW250
14
350
14
1029
1038
1029
322
1900
900
1950
600
1660
1170
DZW350
16
400
16
1130
1140
1130
373
2050
900
2100
600
1780
1170
DZW500

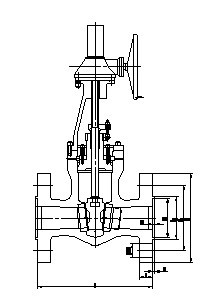

阀门示意图如下:
