Z40H(Z540H)-900LB美标闸阀
Z40H(Z540H)-900LB美标闸阀

Z40H(Z540H)-900LB美标闸阀概述:

产品型号: Z40HZ41HZ540HZ541H

压力环境 :  900LB

阀体材质: 铸钢A216WCB(碳钢);不锈钢(CF8CF8MCF3MCF3);低温钢,铬钼钢等

连接形式: 法兰; 焊接

公称通径:  2"-32"

适用介质: 水,油品,蒸汽-碳钢+铬钼钢;

硝酸,醋酸类等-不锈钢;

丙烷,乙烯等-低温钢;

工作温度:  碳钢-29425

           不锈钢-40550

低温钢-46350

铬钼钢-29550 .

结构形式:自密封

驱动方式: 电动、气动、液动、齿轮等

适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

产品介绍:

闸阀又称闸板阀或闸门阀,应用最广泛的一种阀门。闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。

美标闸阀是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失最小。API gate valve 钢制法兰闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况,不适用于作为调节或节流使用。对于高速流动的介质,美标闸阀的闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。从结构形式上,主要的区别是所采用的密封元件的形式。

采用标准

2.1设计制造按API600的规定;

2.2检验和试验按API598的规定;

2.3法兰尺寸按ASME B16.5的规定;

2.4对焊尺寸按 ASME B16.25的规定;

2.5结构长度按ASME B16.10的规定;

2.6阀门压力-温度基准按ASME B16.34的规定。

用途和性能规范

1.1用途:

a、本产品主要用于气体、液体介质管路上作启闭器,接通或截断介质流,不适用于调节介质流量。具有流阻小,启闭较省力等优点。

b、适用范围:化工、石油、冶金、造纸、制药等行业。

1.2性能规范:

试验压力

压力等级

150Lb

300Lb

600Lb

900Lb

MPa

壳体试验

3.0

7.5

16.5

22.5

气密封试验

0.6

0.6

0.6

0.6

密封试验

2.2

5.5

12.1

16.5

上密封试验

2.2

5.5

12.1

16.5

使用范围

阀门材质

适用温度(℃)

适用介质

WCB

-29~425

水、蒸气、油品等

WC6

-29~540

水、蒸气、油品等

ZG1Cr5Mo

-29~550

水、蒸气、油品等

CF8

200

硝酸类、弱腐蚀性气体或液体介质

CF3

200

醋酸类、弱腐蚀性气体或液体介质



阀门主要零件材料

阀体材料   部件材料

阀体、阀盖、闸板

阀杆

填料

WCB

WCB

F6a

柔性石墨

WC6

WC6

38CrMoALA

柔性石墨

ZG1Cr5Mo

ZG1Cr5Mo

38CrMoALA

柔性石墨

CF8

CF8

F304

柔性石墨

CF3

CF3

F316

柔性石墨

结构特点和使用原理

5.1结构及主要外形尺寸参见简图

5.2本阀靠(手)电动装置使阀杆升降而带动闸板作垂直于流体的直线位移来达到启闭目的。

5.3本阀门关闭时手轮按顺时针方向旋转(手轮上设有标记)。



5.4本阀门采用镶套式阀座,工艺简单、性能可靠。

5.5采用楔式闸板,关闭力矩小,易密封。

5.6采用可换式上密封结构,能辅助填料密封,且维修方便。

5.7密封面焊有耐磨材料,增强密封性能和提高使用寿命。

5.8电动、气动阀门的传动装置,其保管、保养、安装和使用,请见“阀门电动装置使用说明书”。

5.9 对焊阀门,应根据阀门和配管尺寸,来确定无缝钢管的材料牌号、规格,并正确选择焊接工艺和参数(将钢管做成与阀门一样角度的焊接坡口),由压力容器或压力管道持证焊工,按GB50236-98《现场设备、工业管道焊接工程施工及验收规范》的规定进行施焊。

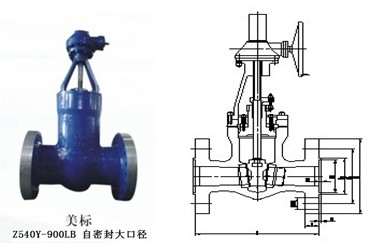

示意图:





 产品外形及结构尺寸:

900
(PN150)

环槽法兰

RTJ

自密封式

2

50

2

368

371

368

51

458

280

-

-

832

590

DZW20A

21/2

65

21/2

419

422

419

62

550

280

-

-

880

590

DZW30A

3

80

3

381

384

381

74

610

300

660

310

910

590

DZW30A

4

100

4

457

460

457

100

702

350

750

310

1020

590

DZW45A

5

125

5

559

562

559

125

850

400

900

310

-

-

DZW60A

6

150

6

610

613

610

150

980

500

1060

460

1060

830

DZW90

8

200

8

737

740

737

201

1100

650

1140

460

1150

830

DZWl20

10

250

10

838

841

838

252

1320

700

1370

460

1320

870

DZWl80

12

300

12

965

968

965

303

1500

900

1560

460

1580

870

DZW250

14

350

14

1029

1038

1029

322

1900

900

1950

600

1660

1170

DZW350

16

400

16

1130

1140

1130

373

2050

900

2100

600

1780

1170

DZW500
