Z40W不锈钢美标闸阀,API阀门
Z40W不锈钢美标闸阀,API阀门概述：
产品型号: Z40W、Z41W
压力环境 : 150LB; 300LB; 600LB.
阀体材质:不锈钢（CF8，CF8M，CF3M，CF3）
连接形式: 法兰; 焊接
公称通径: 2"-32"
适用介质:硝酸，醋酸类等-不锈钢；
工作温度: 不锈钢-40℃～550℃；
设计与制造： API 600
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598
驱动方式: 电动、气动、液动、齿轮等
适用行业: 石油、化工、火力、制药、化肥、发电厂等行业
一、Z40W不锈钢美标闸阀,API阀门--概述
Z40W不锈钢美标闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
二、Z40W不锈钢美标闸阀,API阀门--特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
三、Z40W不锈钢美标闸阀,API阀门--执行标准
设计与制造： API 600
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598
结构长度： ANSI B 16.10
压力温度等级： ANSI B 16.34
试验与检验： API 598
四、性能规范:
|
试验压力
|
压力等级
|
150Lb
|
300Lb
|
600Lb
|
900Lb
|
MPa
|
|
壳体试验
|
3.0
|
7.5
|
16.5
|
22.5
|
||
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
||
|
密封试验
|
2.2
|
5.5
|
12.1
|
16.5
|
||
|
上密封试验
|
2.2
|
5.5
|
12.1
|
16.5
|
五、主要零件材料及适应温度:
|
主要零部件
|
阀体
阀盖
|
铬镍钛不锈钢
|
铬镍钼钛不锈钢
|
|
|
闸板
阀座
|
铬镍钛不锈钢
堆焊硬质合金
|
铬镍钼钛不锈钢
堆焊硬质合金
|
||
|
阀杆
|
铬镍钛不锈钢
|
铬镍钼钛不锈钢
|
||
|
填料
|
浸聚四氟乙烯石棉盘根
|
|||
|
主要参数
|
适用介质
|
硝酸类
|
醋酸类
|
|
|
适用温度℃
|
≤200
|
≤200
|
||

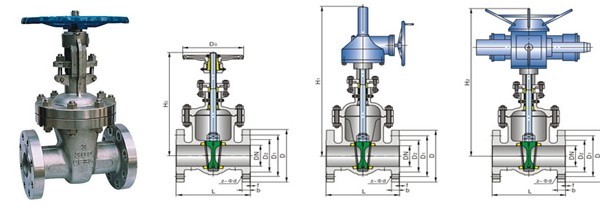

六、Z40W不锈钢美标闸阀示意图:
.jpg)
Z40H Z40Y Z40W 150LB主要连接尺寸:（阀门尺寸仅供参考）
|
型号
|
公称通径NPS(in)
|
主要结构尺寸(mm)
|
阀体 材料
|
性能规范
|
|||||
|
L
|
D
|
D1
|
z-Φd
|
H
|
适用温度(℃)
|
适用介质
|
|||
|
Z40-150LBP
Z40-150LBR
|
11/2"
|
165
|
127
|
98.5
|
4-Φ15
|
285
|
P:CF8
R:CF3
|
P≤200
R≤200
|
P:硝酸类
R:硝酸类
|
|
2"
|
178
|
152
|
120.5
|
4-Φ19
|
315
|
||||
|
21/2"
|
190
|
178
|
139.5
|
4-Φ19
|
375
|
||||
|
3"
|
203
|
190
|
152.5
|
4-Φ19
|
400
|
||||
|
4"
|
229
|
229
|
190.5
|
8-Φ19
|
460
|
||||
|
5"
|
254
|
254
|
216
|
8-Φ22
|
540
|
||||
|
6"
|
267
|
279
|
241.5
|
8-Φ22
|
620
|
||||
|
8"
|
292
|
343
|
298.5
|
8-Φ22
|
800
|
||||
|
10"
|
330
|
406
|
362
|
12-Φ25
|
850
|
||||
|
12"
|
356
|
483
|
432
|
12-Φ25
|
1000
|
||||
|
14"
|
381
|
533
|
476
|
12-Φ29
|
1300
|
||||
|
16"
|
406
|
597
|
540
|
16-Φ29
|
1400
|
||||
|
18"
|
432
|
635
|
578
|
16-Φ32
|
1600
|
||||
|
20"
|
457
|
698
|
635
|
20-Φ32
|
1850
|
||||
|
24"
|
508
|
813
|
749.5
|
20-Φ35
|
2200
|
||||
Z40H Z40Y Z40W 300LB 主要连接尺寸:（阀门尺寸仅供参考）
|
型号
|
公称通径NPS(in)
|
主要结构尺寸(mm)
|
阀体 材料
|
性能规范
|
|||||
|
L
|
D
|
D1
|
z-Φd
|
H
|
适用温度(℃)
|
适用介质
|
|||
|
Z40-300LBP
Z40-300LBR
|
11/2"
|
190
|
156
|
114.5
|
4-Φ22
|
290
|
P:CF8
R:CF3
|
P≤200
R≤200
|
P:硝酸类
R:硝酸类
|
|
2"
|
216
|
165
|
127
|
8-Φ19
|
330
|
||||
|
21/2"
|
241
|
190
|
149
|
8-Φ22
|
385
|
||||
|
3"
|
283
|
210
|
168.5
|
8-Φ22
|
410
|
||||
|
4"
|
305
|
254
|
200
|
8-Φ22
|
480
|
||||
|
5"
|
381
|
279
|
235
|
8-Φ22
|
630
|
||||
|
6"
|
403
|
318
|
270
|
12-Φ22
|
690
|
||||
|
8"
|
419
|
381
|
330
|
12-Φ25
|
830
|
||||
|
10"
|
457
|
445
|
387.5
|
16-Φ29
|
1003
|
||||
|
12"
|
502
|
521
|
451
|
16-Φ32
|
1137
|
||||
|
14"
|
762
|
584
|
514.5
|
20-Φ32
|
1489
|
||||
|
16"
|
838
|
648
|
571.5
|
20-Φ35
|
1581
|
||||
|
18"
|
914
|
711
|
628.5
|
24-Φ35
|
2017
|
||||
|
20"
|
991
|
775
|
686
|
24-Φ35
|
2228
|
||||
|
24"
|
1143
|
914
|
813
|
24-Φ41
|
2650
|
||||
Z40H Z40Y Z40W 600LB 主要连接尺寸:（阀门尺寸仅供参考）
|
型号
|
公称通径NPS(in)
|
主要结构尺寸(mm)
|
阀体 材料
|
性能规范
|
|||||
|
L
|
D
|
D1
|
z-Φd
|
H
|
适用温度(℃)
|
适用介质
|
|||
|
Z40-600LBP
Z40-600LBR
|
11/2"
|
241
|
156
|
114.5
|
4-Φ22
|
290
|
P:CF8
R:CF3
|
P≤200
R≤200
|
P:硝酸类
R:硝酸类
|
|
2"
|
292
|
165
|
127
|
8-Φ19
|
350
|
||||
|
21/2"
|
330
|
190
|
149
|
8-Φ22
|
430
|
||||
|
3"
|
356
|
210
|
168
|
8-Φ22
|
470
|
||||
|
4"
|
432
|
273
|
216
|
8-Φ25
|
570
|
||||
|
5"
|
508
|
330
|
266.5
|
8-Φ29
|
700
|
||||
|
6"
|
559
|
356
|
292
|
12-Φ29
|
750
|
||||
|
8"
|
660
|
419
|
349
|
12-Φ32
|
830
|
||||
|
10"
|
787
|
508
|
432
|
16-Φ35
|
1210
|
||||
|
12"
|
838
|
559
|
489
|
20-Φ35
|
1350
|
||||
|
14"
|
889
|
603
|
527
|
20-Φ38
|
1600
|
||||
|
16"
|
991
|
686
|
603
|
20-Φ41
|
1800
|
||||
|
18"
|
1092
|
743
|
654
|
20-Φ44
|
2110
|
||||
|
20"
|
1194
|
813
|
724
|
24-Φ44
|
2350
|
||||
|
24"
|
1397
|
940
|
838
|
24-Φ52
|
2900
|
||||
