Z940H电动美标闸阀
Z940H电动美标闸阀概述：
Z940H电动美标闸阀阀门简介:
美标闸阀在管路中主要用来做切断、广泛采用的一种新型阀门，本类阀门在管道中一般应当水平安装。闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关！闸阀主要用来接通或截断管路中的介质，不适用于调节介质流量。闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
从最简单的美标闸阀到极为复杂的自控系统中所用的各种美标阀门，其品种和规格相当繁多。此阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
Z940H电动美标闸阀的主要优点：
（1）流体阻力小。闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
（1）流体阻力小。闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
Z940H电动美标闸阀
产品主要部件材料：
|
Z941H、Z941Y 型 150(Lb) 300(Lb) 600(Lb) 钢制楔式闸阀零部件材料
|
||||
|
型号
|
材料
|
|||
|
阀体,阀盖,闸板
|
阀杆
|
密封面
|
填料
|
|
|
Z941Y-150（Lb）
|
碳素钢
|
铬不锈钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z941Y-300（Lb）I
|
铬钼钢
|
铬不锈钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z941Y-150（Lb）P
|
铬镍钛钢
|
铬镍钛钢
|
—
|
—
|
|
Z941Y-150（Lb）R
|
铬镍钼钛钢
|
铬镍钼钛钢
|
—
|
—
|
|
Z941Y-300（Lb）
|
碳素钢
|
铬不锈钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z941Y-300（Lb）I
|
铬钼钢
|
铬不锈钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z941Y-300（Lb）P
|
铬镍钛钢
|
铬镍钛钢
|
—
|
—
|
|
Z941Y-300（Lb）R
|
铬镍钼钛钢
|
铬镍钼钛钢
|
—
|
—
|
|
Z941Y-600（Lb）
|
碳素钢
|
铬不锈钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z941H-600（Lb）I
|
铬钼钢
|
铬不锈钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z941H-600（Lb）P
|
铬镍钛钢
|
铬钼钒钢
|
|
|
|
Z941Y-600（Lb）R
|
铬镍钼钛钢
|
铬镍钼钛钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|

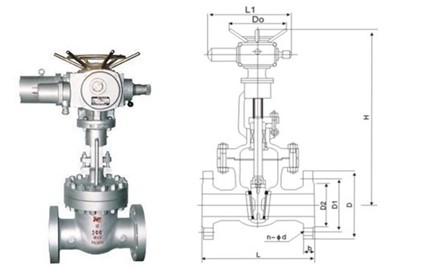

Z940H(150LB,300LB,600LB)美标闸阀示意图:
Z940H，Z490Y，Z940W150LB美标闸阀主要连接尺寸:（阀门尺寸仅供参考）
|
型号
|
公称通径NPS(in)
|
主要结构尺寸(mm)
|
阀体 材料
|
性能规范
|
|||||
|
L
|
D
|
D1
|
z-Φd
|
H
|
适用温度(℃)
|
适用介质
|
|||
|
Z940-150LBC
Z940-150LBI
|
11/2"
|
165
|
127
|
98.5
|
4-Φ15
|
285
|
C:WCB
I:Cr5M0
|
C≤425
I≤550
|
油品、蒸汽、水等
|
|
2"
|
178
|
152
|
120.5
|
4-Φ19
|
315
|
||||
|
21/2"
|
190
|
178
|
139.5
|
4-Φ19
|
375
|
||||
|
3"
|
203
|
190
|
152.5
|
4-Φ19
|
400
|
||||
|
4"
|
229
|
229
|
190.5
|
8-Φ19
|
460
|
||||
|
5"
|
254
|
254
|
216
|
8-Φ22
|
540
|
||||
|
6"
|
267
|
279
|
241.5
|
8-Φ22
|
620
|
||||
|
8"
|
292
|
343
|
298.5
|
8-Φ22
|
800
|
||||
|
10"
|
330
|
406
|
362
|
12-Φ25
|
850
|
||||
|
12"
|
356
|
483
|
432
|
12-Φ25
|
1000
|
||||
|
14"
|
381
|
533
|
476
|
12-Φ29
|
1300
|
||||
|
16"
|
406
|
597
|
540
|
16-Φ29
|
1400
|
||||
|
18"
|
432
|
635
|
578
|
16-Φ32
|
1600
|
||||
|
20"
|
457
|
698
|
635
|
20-Φ32
|
1850
|
||||
|
24"
|
508
|
813
|
749.5
|
20-Φ35
|
2200
|
||||
Z940H，Z940Y，Z940W300LB 美标闸阀主要连接尺寸:（阀门尺寸仅供参考）
|
型号
|
公称通径NPS(in)
|
主要结构尺寸(mm)
|
阀体 材料
|
性能规范
|
|||||
|
L
|
D
|
D1
|
z-Φd
|
H
|
适用温度(℃)
|
适用介质
|
|||
|
Z940-300LBC
Z940-300LBI
|
11/2"
|
190
|
156
|
114.5
|
4-Φ22
|
290
|
C:WCB
I:Cr5M0
|
C≤425
I≤550
|
油品、蒸汽、水等
|
|
2"
|
216
|
165
|
127
|
8-Φ19
|
330
|
||||
|
21/2"
|
241
|
190
|
149
|
8-Φ22
|
385
|
||||
|
3"
|
283
|
210
|
168.5
|
8-Φ22
|
410
|
||||
|
4"
|
305
|
254
|
200
|
8-Φ22
|
480
|
||||
|
5"
|
381
|
279
|
235
|
8-Φ22
|
630
|
||||
|
6"
|
403
|
318
|
270
|
12-Φ22
|
690
|
||||
|
8"
|
419
|
381
|
330
|
12-Φ25
|
830
|
||||
|
10"
|
457
|
445
|
387.5
|
16-Φ29
|
1003
|
||||
|
12"
|
502
|
521
|
451
|
16-Φ32
|
1137
|
||||
|
14"
|
762
|
584
|
514.5
|
20-Φ32
|
1489
|
||||
|
16"
|
838
|
648
|
571.5
|
20-Φ35
|
1581
|
||||
|
18"
|
914
|
711
|
628.5
|
24-Φ35
|
2017
|
||||
|
20"
|
991
|
775
|
686
|
24-Φ35
|
2228
|
||||
|
24"
|
1143
|
914
|
813
|
24-Φ41
|
2650
|
||||
Z940H，Z940Y，Z940W600LB 美标闸阀主要连接尺寸:（阀门尺寸仅供参考）
|
型号
|
公称通径NPS(in)
|
主要结构尺寸(mm)
|
阀体 材料
|
性能规范
|
|||||
|
L
|
D
|
D1
|
z-Φd
|
H
|
适用温度(℃)
|
适用介质
|
|||
|
Z940-600LBC
Z940-600LBI
|
11/2"
|
241
|
156
|
114.5
|
4-Φ22
|
290
|
C:WCB
I:Cr5M0
|
C≤425
I≤550
|
油品、蒸汽、水等
|
|
2"
|
292
|
165
|
127
|
8-Φ19
|
350
|
||||
|
21/2"
|
330
|
190
|
149
|
8-Φ22
|
430
|
||||
|
3"
|
356
|
210
|
168
|
8-Φ22
|
470
|
||||
|
4"
|
432
|
273
|
216
|
8-Φ25
|
570
|
||||
|
5"
|
508
|
330
|
266.5
|
8-Φ29
|
700
|
||||
|
6"
|
559
|
356
|
292
|
12-Φ29
|
750
|
||||
|
8"
|
660
|
419
|
349
|
12-Φ32
|
830
|
||||
|
10"
|
787
|
508
|
432
|
16-Φ35
|
1210
|
||||
|
12"
|
838
|
559
|
489
|
20-Φ35
|
1350
|
||||
|
14"
|
889
|
603
|
527
|
20-Φ38
|
1600
|
||||
|
16"
|
991
|
686
|
603
|
20-Φ41
|
1800
|
||||
|
18"
|
1092
|
743
|
654
|
20-Φ44
|
2110
|
||||
|
20"
|
1194
|
813
|
724
|
24-Φ44
|
2350
|
||||
|
24"
|
1397
|
940
|
838
|
24-Φ52
|
2900
|
||||
